Name: Ryggvernstige
Price: 10205 NOK
Availability: InStock

Beskrivelse

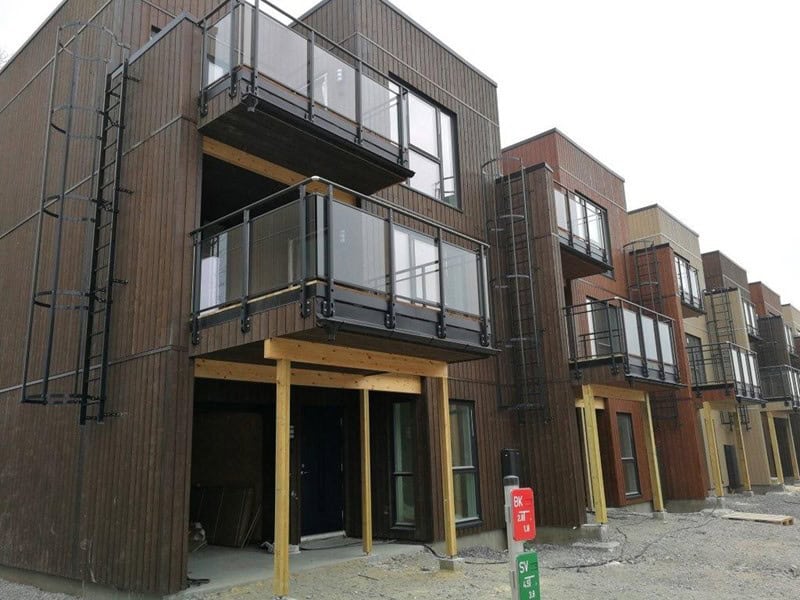

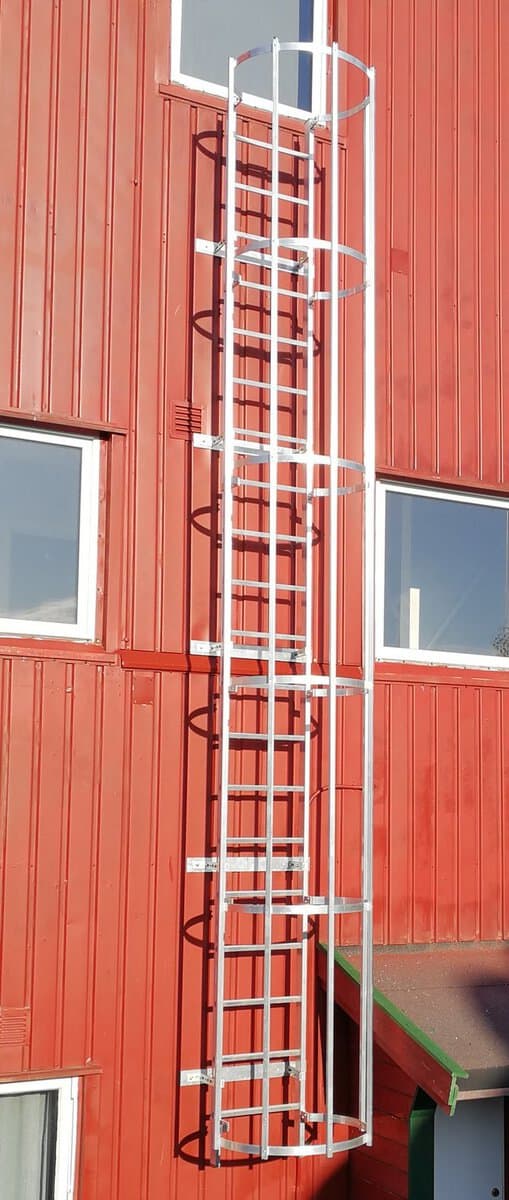

Ryggvernstigen er en fastmontert stige i aluminium med integrert ryggvern som beskytter mot fall bakover under klatring. Den gir sikker adkomst mellom nivåer, for eksempel til tak, balkong eller fra vindu, og brukes som brannredningsstige, inspeksjonsstige og adkomststige. Stigen leveres i alle lengder og kan bygges ut med plattformer, sikkerhetsdører og ulike utgangsløsninger.

Norsk produsertAluminium som ikke rusterVeggfester i rustfritt stålSINTEF-sertifisert stigedel10 års garanti

Trygg i høyden

Integrert ryggvern beskytter mot fall bakover fra ca. 2,5 meter og oppover.

Ruster ikke

Solid aluminium som tåler norsk vær. Veggfester og skruer er i rustfritt og syrefast stål.

Holder i mange år

Solid konstruksjon som tåler slitasje, med 10 års garanti.

Tilpasses behovet

Til fasade, tak, tank eller silo, med plattformer, dører og utganger etter behov.

Egenskaper

Kraftige sidevanger med lukket vangeprofil
Sklisikre stigetrinn
Ryggbøyler og vertikale ryggskinner
Kraftige, justerbare veggfester følger med
Trinn og vanger i ekstrudert aluminium
Leveres i alle lengder

Bruksområder

Brannredningsstige
Inspeksjonsstige
Adkomststige til tak og tekniske installasjoner

Montering

Maks 2,5 m fra bakkenivå til første ryggbøyle
Maks 6,0 m mellom hver hvileplattform, så stiger over 6,0 m trenger hvileplattform
Stigen skal stikke 1 m over tak. Bruk ryggbøyle 1,0 m over tak (varenr. 5629)
Maks 1,2 m mellom veggfestene
Monteres av personer med nødvendig fagkompetanse. Forankring velges og dimensjoneres etter veggtype og underlag

Kontroll og sikker bruk

Kontrolleres og dokumenteres av kompetent person minst én gang per år, og etter skade eller ekstremvær
Ved bruk som rednings- eller rømningsstige skal installasjonen prosjekteres og dokumenteres for formålet
Ryggvern er ikke personlig fallsikringsutstyr og erstatter ikke risikovurdering eller påkrevd fallsikring

Slik setter du sammen stigen

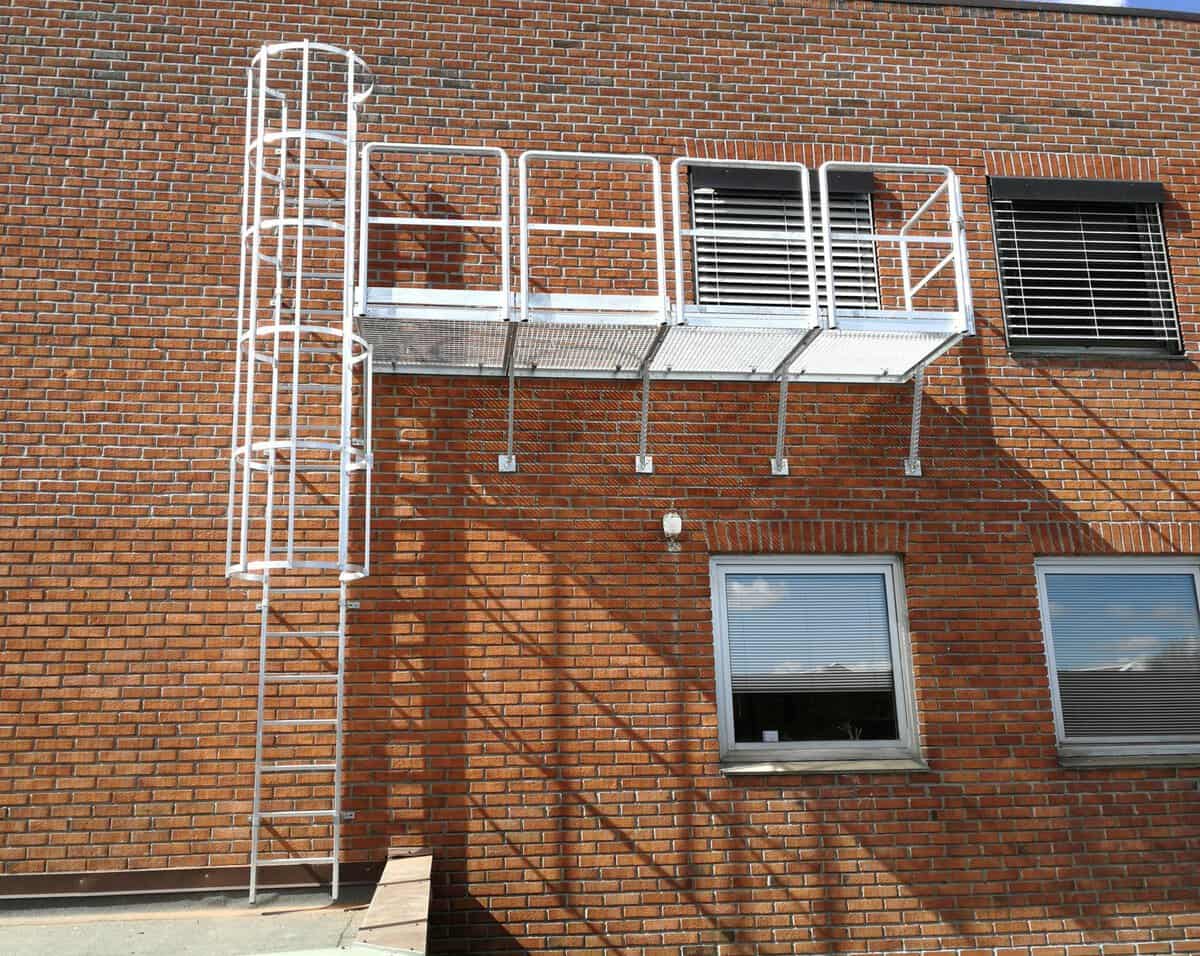

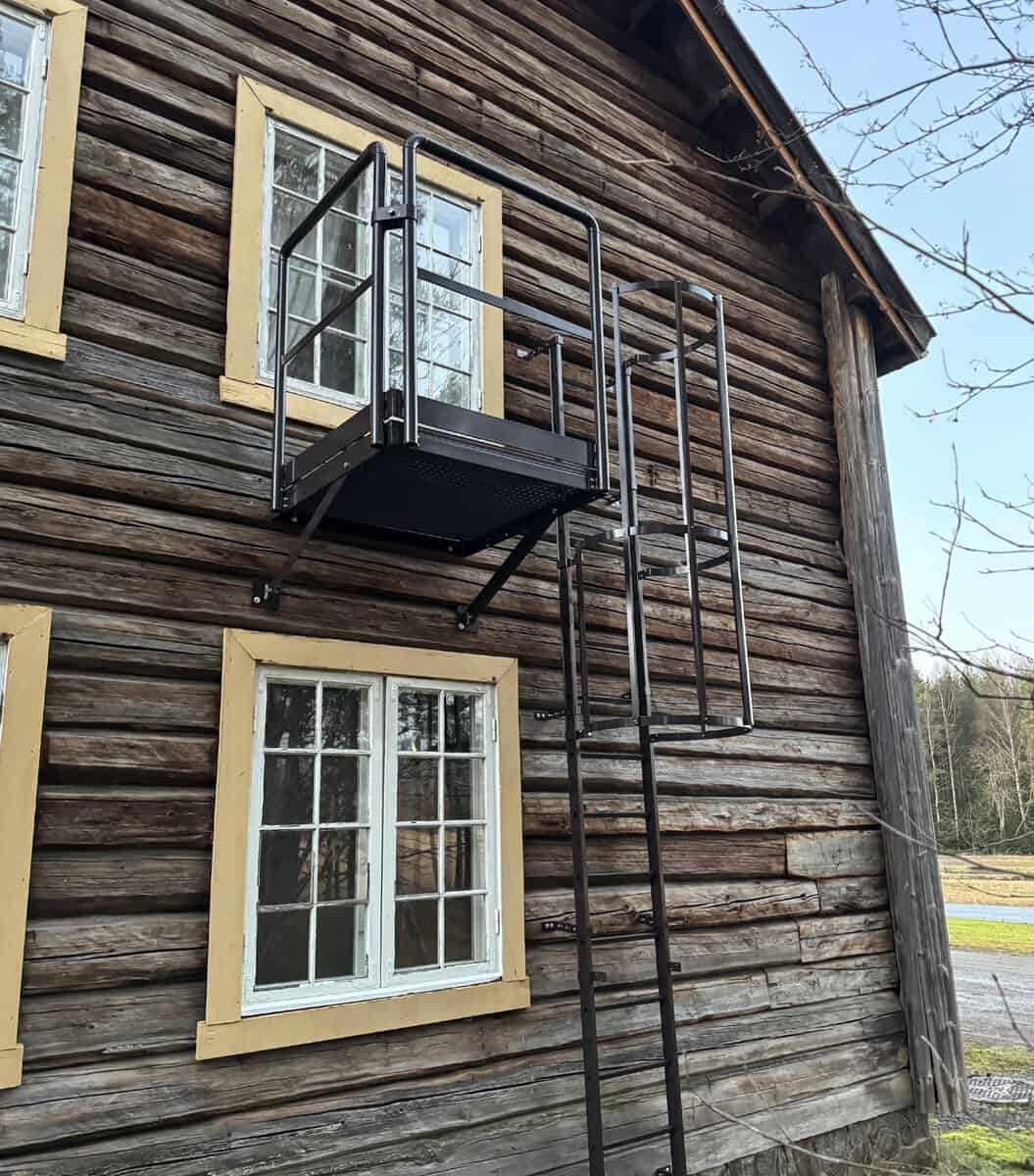

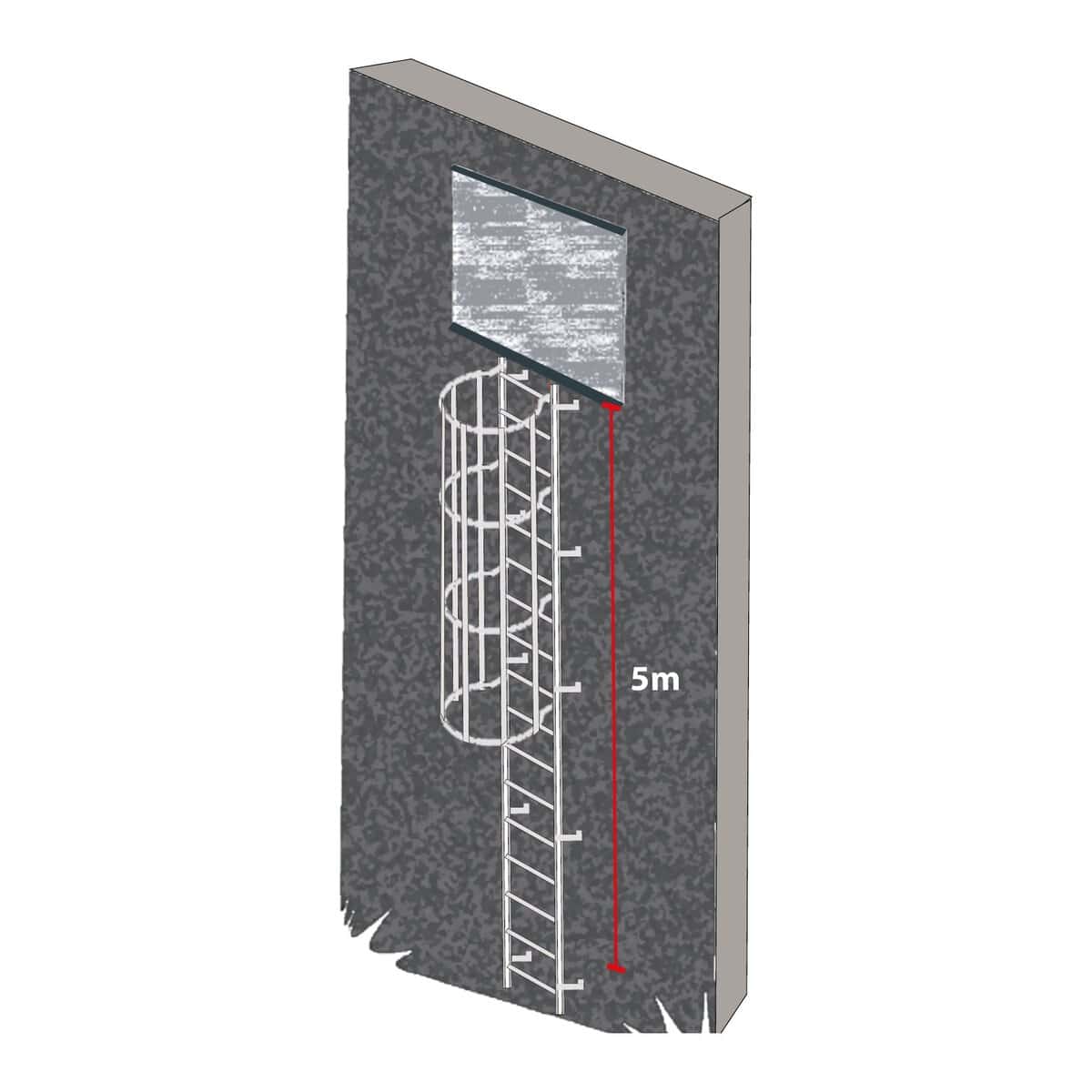

1Rømning fra vindu

Velg stigen i lengden som passer fra vinduet og ned til bakken.

Eksempel: Ryggvernstige 5,0 m (varenr. 5650).

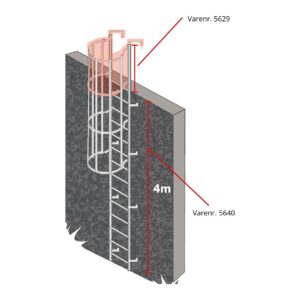

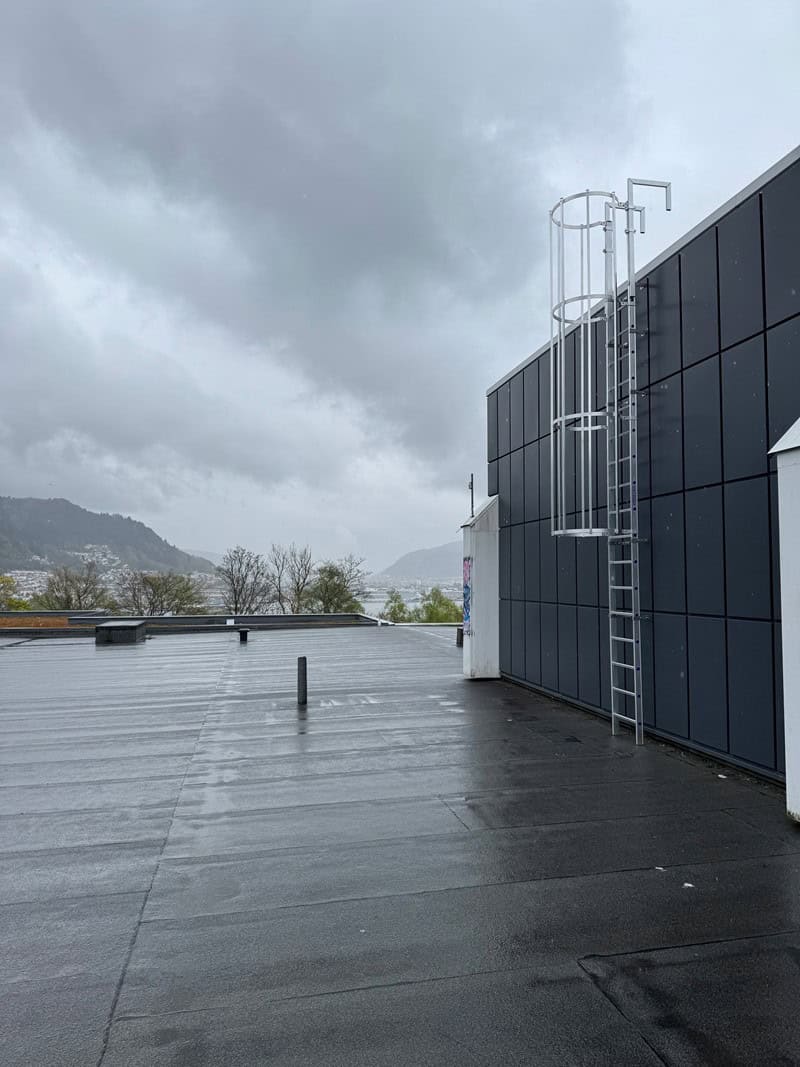

2Adkomst til tak

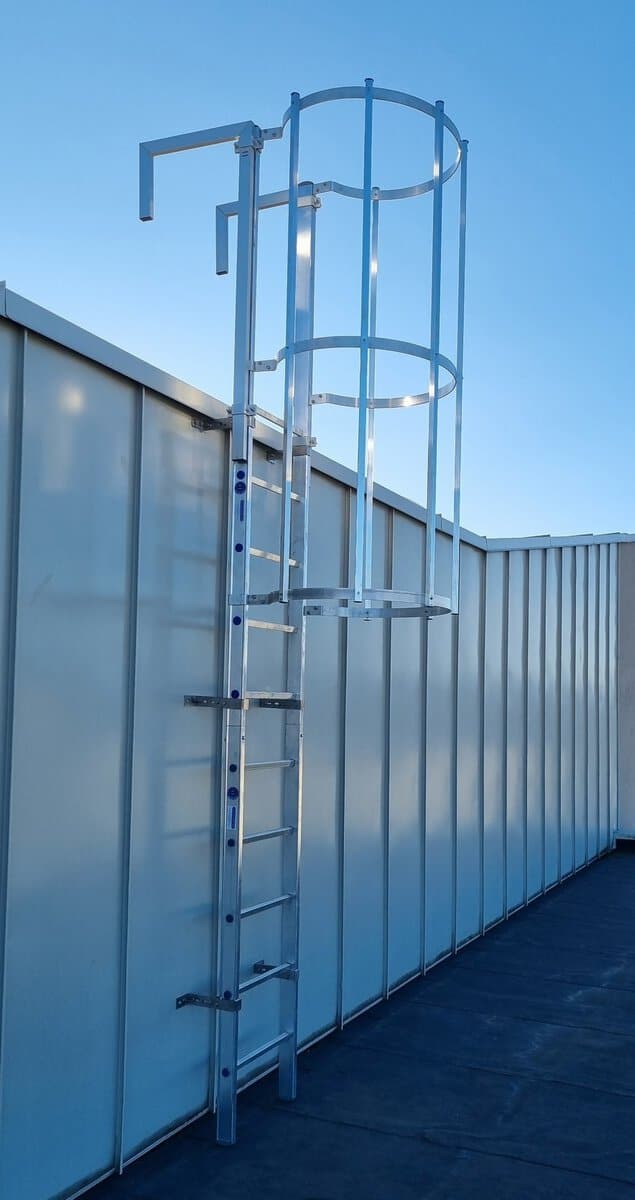

Kombiner stigen med ryggbøyle 1,0 m over tak (varenr. 5629, inkl. vangeforlengere). Da stikker stigen 1 m over tak og sikrer innstigningen til taket.

Eksempel: 5640 (4,0 m) + 5629 = ryggvernstige 5,0 m inkl. ryggbøyle 1,0 m over tak.

3Stiger over 6,0 m

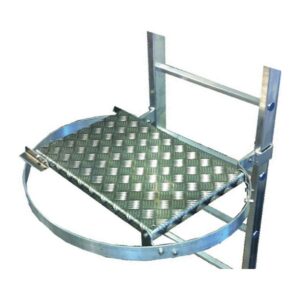

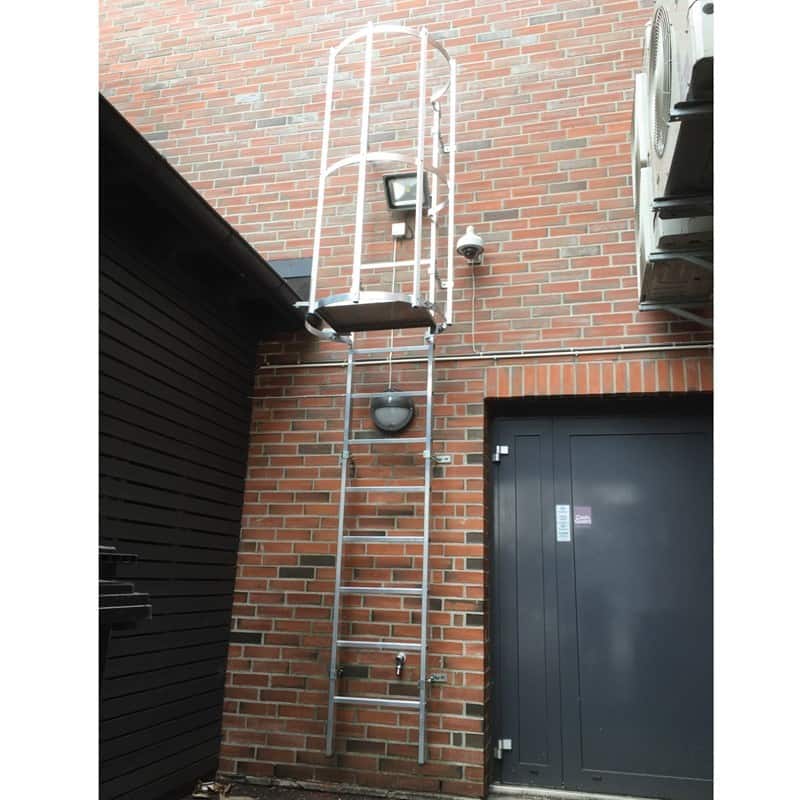

Monter innvendig hvileplattform (varenr. 5611). Det skal være maks 6,0 m mellom hver hvileplattform.

Innvendig plattform i aluminium, 0,60 x 0,40 m, som kan låses med hengelås.

Bygg din egen ryggvernstige

Velg høyde fra 3 til 12 meter, utgang (standard, rett fram, høyre eller venstre side), veggfester og tilbehør i 3D-konfiguratoren og be om tilbud. Konfigurasjonen følger med forespørselen.

Åpne konfiguratoren →

Teknisk informasjon

Materiale	Stigetrinn, vanger og aluminiumsdeler i ekstrudert aluminium, EN AW-6063 T66
Veggfester	Rustfritt stål A2 / AISI 304. Justerbare: 12-15, 19-22, 37-40 og 36-60 cm
Festemidler	Syrefaste skruer og låsemuttere, A4
Stigebredde	Ca. 520 mm utvendig, ca. 470 mm fri bredde mellom vangene
Ryggvern	Ca. 700 x 830 mm
Trinnavstand	280 mm c/c
Start ryggvern	Normalt ca. 2,2-2,5 m over bakken, maks 2,5 m
Utgang over tak	Normalt ca. 1,0 m over utgangsnivå
Lengder	Standardlengder 3,0-9,5 m (se tabellen under). Leveres i alle lengder, prosjekttilpasset og modulbasert
Sertifisering	Stigedelen er sertifisert av SINTEF, produktsertifikat PS 3529 (NS-EN 131)
Relevante standarder	DIN 18799-1 (fastmonterte stiger på bygninger), NS-EN ISO 14122-4 (adkomst til maskiner) og DIN 14094-1 (nød- og rømningsstiger, når anlegget prosjekteres for dette)
Brannklassifisering	Komplett system er ikke brannklassifisert etter NS-EN 13501-1
Garanti	10 år når stigen er montert, kontrollert og brukt som forutsatt
Produsent	Alu-Stigen AS i Kristiansand (norsk produsert)

Sertifikatet gjelder stigedelen og dokumenterer ikke automatisk et komplett system med ryggvern, veggfester, plattformer og takutgang. Prosjektansvarlig fastsetter hvilke krav som gjelder på bruksstedet.

Lengder og varenumre

Varenr.	Nobbnr.	Varebeskrivelse	Vekt (kg)	Stigebredde (m)	Bøylebredde (m)	Veggfester (par)
5629	60163070	Ryggbøyle 1,0 m over tak inkl. vangeforlengere	10,0	0,52	0,83	0
5630	60163073	Ryggvernstige 3,0 m med veggfester	17,7	0,52	0,83	3
5635	60163082	Ryggvernstige 3,5 m med veggfester	18,9	0,52	0,83	3
5640	60163083	Ryggvernstige 4,0 m med veggfester	20,4	0,52	0,83	4
5645	60163084	Ryggvernstige 4,5 m med veggfester	24,4	0,52	0,83	4
5650	60163085	Ryggvernstige 5,0 m med veggfester	28,9	0,52	0,83	5
5655	60163086	Ryggvernstige 5,5 m med veggfester	30,0	0,52	0,83	5
5660	60163087	Ryggvernstige 6,0 m med veggfester	31,0	0,52	0,83	6
5665	60163088	Ryggvernstige 6,5 m med veggfester	35,1	0,52	0,83	6
5670	60163089	Ryggvernstige 7,0 m med veggfester	35,6	0,52	0,83	7
5675	60163090	Ryggvernstige 7,5 m med veggfester	40,6	0,52	0,83	7
5680	60163091	Ryggvernstige 8,0 m med veggfester	41,1	0,52	0,83	8
5685	60163092	Ryggvernstige 8,5 m med veggfester	46,1	0,52	0,83	8
5690	60163093	Ryggvernstige 9,0 m med veggfester	46,6	0,52	0,83	9
5695	60163094	Ryggvernstige 9,5 m med veggfester	–	0,52	0,83	9
5611	45207680	Innvendig plattform 0,60×0,40 m	4,7	–	–	–

Alle stiger leveres med veggfester, og antall par per stige står i tabellen. Andre lengder leveres på forespørsel.

Tilbehør

Alt tilbehøret kan kjøpes direkte. Gå til tilbehøret

Varenr.	Nobbnr.	Varebeskrivelse	Mål	Vekt (kg)
Veggfester: Justerbare, i rustfritt stål som er korrosjonsbestandig og egnet utendørs og i våte rom.

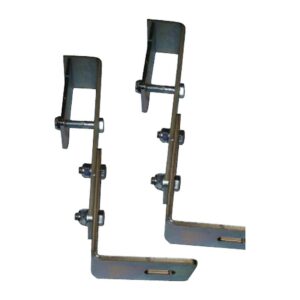

5601	26908905	Veggfeste small pr. par	12-15 cm (lengde)	–

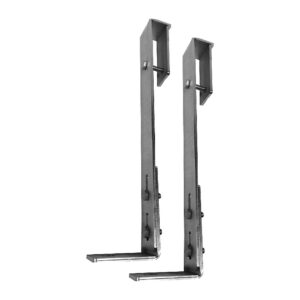

5613	50712385	Veggfeste medium pr. par	19-22 cm (lengde)	–

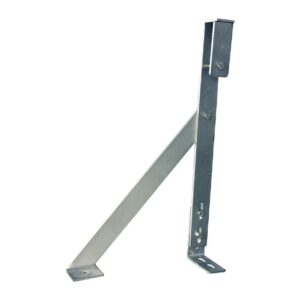

5612	49155846	Veggfeste large pr. par	37-40 cm (lengde)	–

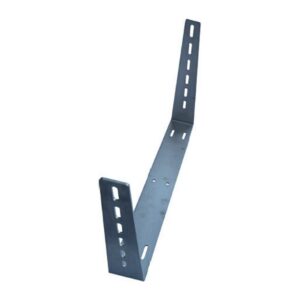

5619	–	Forlengerveggfeste	36-60 cm (lengde)	–

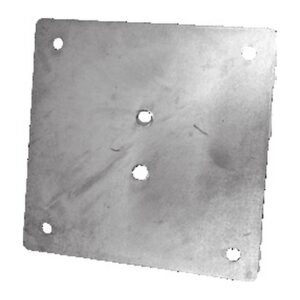

5614	50712480	Veggfesteplate	15×15 cm	–

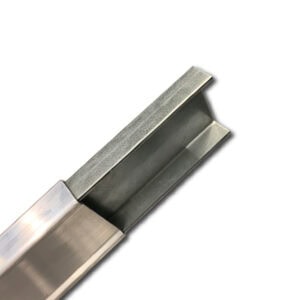

5602	26908913	Skjøtesett	–	–
Plattformer: Baseplattform i galvanisert stål/aluminium med metallramme og to braketter. Øvrige plattformer i aluminium.

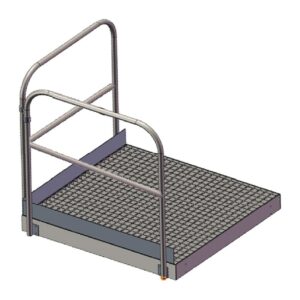

5605	45206575	BaseplattformRekkverk i aluminium på én side og front. Kan settes sammen	100×100 cm	68,0
5608	45206726	BaseplattformRekkverk i aluminium på én side og front. Kan settes sammen	50×100 cm	–

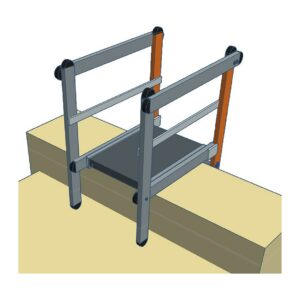

5603	60895084	Plattform overgang til takFor nedkanter, terskler og nivåforskjeller ved inn- og utstigning fra tak	60×40 cm	6,0
5622	60895083	Plattform med svingSvingbar sikkerhetsrist som fallavstengning. Låses kun opp fra oversiden	66×74 cm	–
Topprekkverk og utgang: Aluminium, tilpasset Alu-Stigens veggstiger.

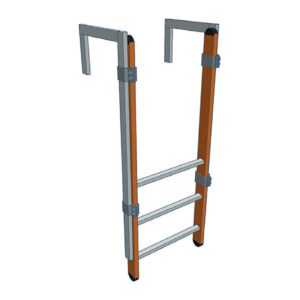

5616	56657118	Vangeforlenger / rekkverk rettLeveres i par, komplett med 4 stk klammer	130×50 cm	4,0

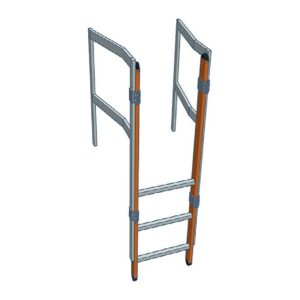

5618	60866945	Vangeforlenger / rekkverk 20°Leveres i par, komplett med 4 stk klammer	130×100 cm	6,0

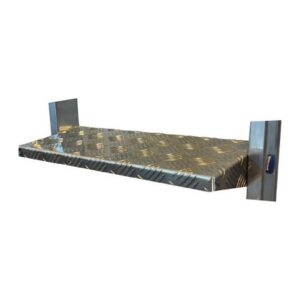

5617	60781163	TopptrinnTrygg og stabil av- og påstigning på topplanet	46,5×19 cm	1,2
Sikkerhet: Aluminium.

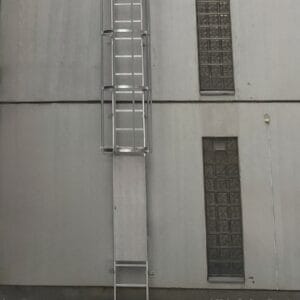

5610	45206772	SikkerhetsdørBarriere mot stigetrinnene, klargjort for hengelås	150×52 cm (L x H)	5,2
5620	60895081	Sikkerhetsdør topp ryggvernstigeHindrer utilsiktet adgang eller fall fra stigetoppen	60×48 cm (L x H)	4,0
5621	60895916	Trinn for stigeutløserGul og sort sikkerhetstape. Utløser stige som er heist opp i ryggvernstigen	12×34,9 cm	1,3
