Beskrivelse
Enkeltmoduler til Jolly rullestillas i aluminium. Her kan du sette sammen ditt eget oppsett, bygge et stillas du allerede har høyere, eller kjøpe ekstra stabilisatorer, plattformer og sparkebord. Skal du ha alt til én bestemt arbeidshøyde, er de komplette settene enklere å bestille.
Aluminium, rør Ø50 mm200 kg/m²Arbeidshøyde 2,72-10,82mHjul Ø150 mm med bremsMontering uten verktøyEN 10045 års garanti

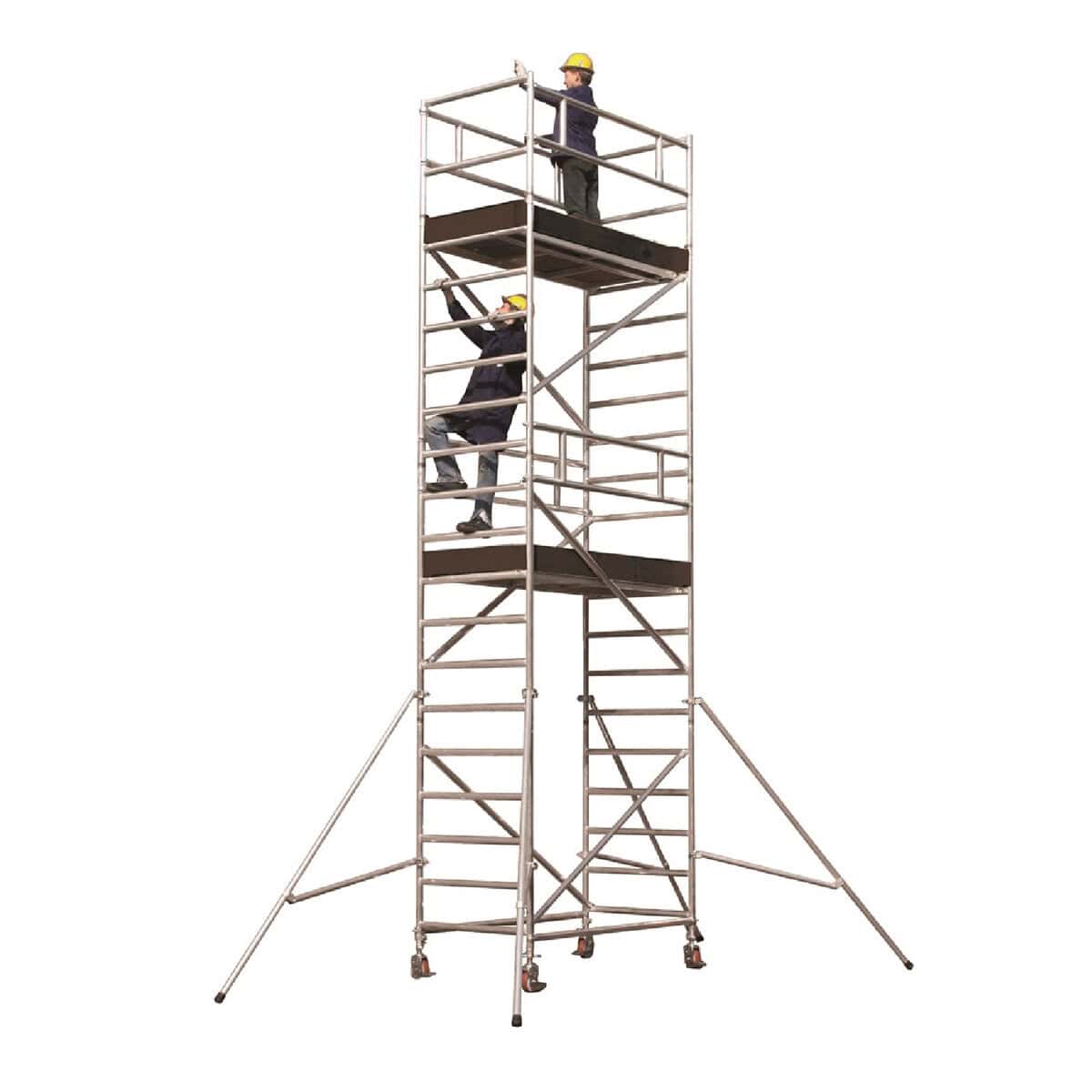

Om Jolly rullestillas
- Laget for tyngre arbeid, med riflede antisklitrinn i rammene og 30 cm mellom trinnene
- Grunnmodulen måler 2,00 x 1,05 m, og arbeidsplattformen er 1,83 x 0,80 m

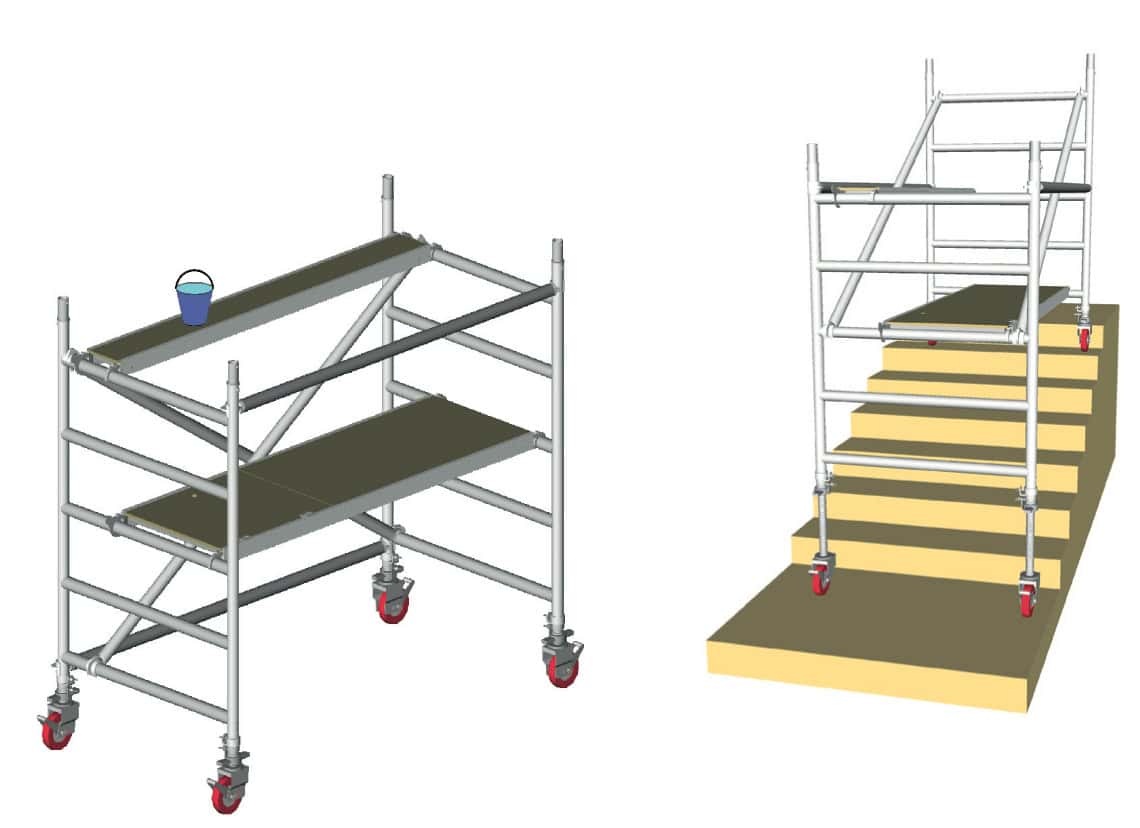

- Fire hjul på Ø150 mm med brems, og justerbare ben på 30 cm for å stille stillaset i vater på ujevnt underlag
- Settes sammen uten verktøy, og delene er små nok til å fraktes og lagres enkelt
- Kapasitet 200 kg/m² (opplyst av leverandør)
Hva gjør hver modul?
- A Grunnmodul: Grunnmodulen alle oppsett starter med: 2 enderammer med 5 trinn, avstivere, 4 hjul med brems og arbeidsplattform. Alene gir den 2,72 m arbeidshøyde.
- B Rekkverk: 2 enderammer med 5 trinn, diagonalstag, rekkverk og ett sett sparkebord. Inngår i alle oppsett fra 5,42 m arbeidshøyde.
- C Påbygg med plattform: Påbygg med 2 enderammer med 6 trinn, diagonalstag, rekkverk og arbeidsplattform. Hver modul C gir 1,80 m mer arbeidshøyde.
- D Påbygg 0,90 m: Påbygg med 2 mellomrammer med 3 trinn. Gjør grunnmodulen om til 3,62 m arbeidshøyde og inngår i alle høyere oppsett.
- E Påbygg 1,80 m: Påbygg med 2 mellomrammer med 6 trinn. Inngår ikke i de faste oppsettene i tabellen.
- F Sparkebordsett: Ekstra sett med 4 sparkebord rundt arbeidsplattformen. Modul B har allerede ett sett.
- P Arbeidsplattform: Arbeidsplattform i to deler, den ene med luke. Inngår i oppsettet for 5,42 m arbeidshøyde.
- S Stabilisator, 4 stk: 4 stabilisatorer som gjør stillaset stødigere. Skal brukes fra 5,42 m arbeidshøyde.

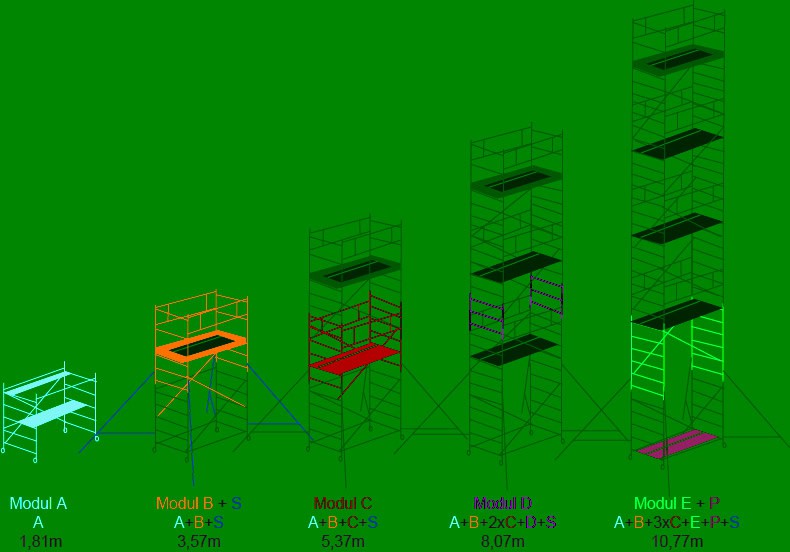

Slik velger du moduler
Alle oppsett starter med grunnmodul A. Tabellen viser hvilke moduler som trengs for hver arbeidshøyde. Arbeidshøyden er plattformhøyden pluss 2 meter, altså hvor høyt en voksen person rekker når den står på plattformen.
| Arbeidshøyde (m) |
Plattformhøyde (m) |
Moduler | Stabilisator | Vekt (kg) |
Komplett sett |
|---|---|---|---|---|---|
| 2,72 | 0,72 | A | Nei | 56,7 | Modul A er nok |
| 3,62 | 1,62 | A + D | Nei | 65,2 | Sett 8910 |
| 5,42 | 3,42 | A + B + D + P + S | Ja | 151,3 | Sett 8911 |
| 7,22 | 5,22 | A + B + C + D + S | Ja | 175,8 | Sett 8912 |
| 9,02 | 7,02 | A + B + 2 x C + D + S | Ja | 217,3 | Sett 8913 |
| 10,82 | 8,82 | A + B + 3 x C + D + S | Ja | 258,8 | Sett 8914 |
Fra 5,42 m arbeidshøyde skal stillaset ha stabilisatorer (modul S). Hver ekstra modul C gir 1,80 m mer arbeidshøyde. Maks arbeidshøyde for Jolly er 12,62 m (opplyst av leverandør). Ta kontakt hvis du trenger høyere enn 10,82 m, så finner vi riktig oppsett.
Bygge det stillaset du har høyere
| Fra | Til | Legg til |
|---|---|---|
| 2,72 m (A) | 3,62 m | D |
| 3,62 m (A + D) | 5,42 m | B, P og S |
| 5,42 m | 7,22 m | C (modul P inngår ikke i oppsettet for 7,22 m) |
| 7,22 m | 9,02 m | C |
| 9,02 m | 10,82 m | C |
Trenger du sparkebord på mer enn ett plattformnivå, kan du kjøpe flere sett med modul F.
Moduler og varenumre
| Modul | Varenr. | Nobbnr. | Høyde (m) |
Vekt (kg) |
|---|---|---|---|---|
| A Grunnmodul | 8900 | 60032707 | 1,81 | 56,7 |
| B Rekkverk | 8901 | 60032708 | 1,84 | 50,0 |
| C Påbygg med plattform | 8902 | 60036765 | 1,80 | 41,5 |
| D Påbygg 0,90 m | 8903 | 60036970 | 0,90 | 8,5 |
| E Påbygg 1,80 m | 8904 | 60036972 | 1,80 | 17,0 |
| F Sparkebordsett | 8905 | 60036973 | – | 8,45 |
| P Arbeidsplattform | 8906 | 60036999 | – | 17,0 |
| S Stabilisator, 4 stk | 8907 | 60037006 | – | 19,2 |
Prisen gjelder per modul. Modul S er 4 stabilisatorer, og modul F er 4 sparkebord.
Sikker bruk
- Lås bremsene på alle hjul før du går opp
- Ikke flytt stillaset med personer eller materialer på plattformen
- Bruk stabilisatorer fra 5,42 m arbeidshøyde, slik tabellen viser
Dokumentasjon
Datablad (PDF). Monteringsanvisning: ta kontakt.
Vil du heller ha alt i én pakke? Se Jolly rullestillas, komplette sett, fra 3,62 til 10,82 m arbeidshøyde.
